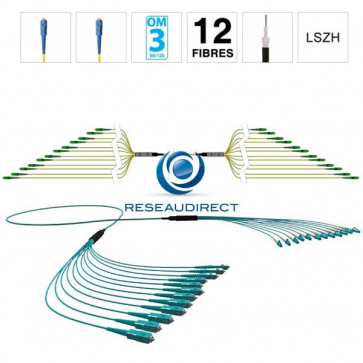

Les trunks fibre optique préconnectorisés Netkea multifibres pré-assemblés de type structure libre ou Loose tube conviennent aussi bien à des liaisons courtes distances, généralement à l'intérieur d'un bâtiment ou d'une salle informatique (Datacenter) lorsque une connexion directe vers un panneau de brassage ou entre plusieurs matériels actifs est souhaitée.
Les fibres d'extrêmité du modèle LTR sont renforcées, elles ont un diamètre extérieur de 2mm comme des jarretières de brassage standard. Ces câbles sont souples et solides, ils peuvent se raccorder directement sur des ports fibre optiques de serveurs, des commutateurs ou sur la face avant de panneaux de brassage.
Ils sont donc généralement livrés avec des dispositifs spécifiques de protection ou d'anneau de tirage et ils peuvent emprunter des systèmes de protection et de passage de câbles tels que fourreaux, chemin de câbles et goulottes fermées. De plus, ils sont parfaitement adaptés à des passages en faux plancher ou en chemin de câble entre deux baies informatiques ou serveurs.
Les différents câbles LT (900µm) ou LTR (2mm)sont disponibles en :
- de 2 jusqu'à 144 fibres
- Connectique LC, LC/APC, SC, SC/APC, ST, FC, FC/APC, E2000, E2000/APC ou MTP
- en 9/125 OS1/OS2, 9/125 G657A1, 62.5/125 OM1, 50/125 OM2, OM3 et OM4
Chaque connecteur fibre est testé puis repéré et donne lieu à un document de recette livré avec la fabrication, n'hésitez pas à télécharger notre fiche produit détaillée en français pour en savoir plus.
Les fibres OM3 sont des fibres optiques hautes performances car elles supportent une bande passante de 1500Mhz à la longueur d'onde de 850nm et 500 Mhz à 1300nm lorque on utilise une source lumineuse de type LED et de 2000Mhz à 850 nm lorsque la source utilisée est du VCSEL (Vertical-cavity surface-emitting laser ou diode Laser)
C'est donc une fibre ultra-optimisée pour la longueur d'onde de 850 nm qui permettra d'atteindre les distances les plus remarquables en 10 Gigabit.Nous présentons une partie des fabrications possibles, vous pouvez nous contacter au 05 61 24 99 24 pour obtenir une offre sur mesure ou un devis revendeur.
Caractéristiques techniques
Additional Information
| Réf Fabricant |
NTKT12SC.SC.53LT100 |
| Poids |
7.0000 |
| Disponibilité |
3 semaines |
| Longueur du cordon |
100 mètres |
| Connecteur(s) Côté A |
12 x SC/PC |
| Connecteur(s) cote B |
12 x SC/PC |
| Connecteurs DUPLEX |
Non |
| Machon de repérage |
oui |
| Perte d'insertion du connecteur |
0.15 dB |
| Return Loss |
non applicable |
| Nombre de fibres |
non applicable |
| Type de fibre |
Multimode OM3 |
| Type de gaine |
Renforcée 2mm |
| Type de Câble |
non applicable |
| Retardant LSZH |
oui |
| Affaiblissement câble à 850nm |
3.5 dB |
| Affaiblissement câble à 1300nm |
1.5 dB |
| Affaiblissement câble à 1550nm |
non applicable |
| Bande passante modale à 850nm |
1500 Mhz/km Led / 2000Mhz/km VCSEL |
| Bande passante modale à 1300nm |
500 Mhz/km Led |
| Bande passante modale à 1550nm |
non applicable |
Vos commentaires
Le commentaire de Reseaudirect
Les fibres préconnectorisées ou trunks optiques de type Structure libre ou Loose Tube sont des câbles optiques sur lequel on adapte en usine des dispositifs d'épanouissement.
La tête de câble présente des fibres en diamètre 900µm ou 2mm. Les connecteurs sont assemblés avec un excellent niveau de performance dès la fabrication standard ( perte d'insertion moyenne de 0.15dB et maximale de 0.30dB). En version Premium, les valeurs garanties sont encore meilleures (perte d'insertion moyenne de 0.08dB et maximale de 0.15dB).
Ils conviennent à des distances importantes, de plusieurs dizaines de mètres. Pour des distances inférieures à 20 mètres, il vaut mieux choisir un autre type de câble, le Breakout, qui ne nécessite pas d'adapter en usine des dispositifs d'épanouissement.
Ces câbles conviennent pour des applications intérieures. Pour des applications extérieures ou des cheminements avec des contraintes mécaniques élevées, ils vaut mieux utiliser un câble spécial anti-rongeur (Dénomination STA) que nous prposons sur demande.
Rappel : La fibre multimode 50/125 OM3 est une fibre multimode de meilleure performance que l'OM2. Trois types de fibres 50/125 sont sur le marché avec des performances de plus en plus élevées (OM2, OM3 et OM4).La fibre de type OM3 supporte une bande passante de 1500Mhz sur la longueur d'onde de 850nm et 500 Mhz à 1300nm (avec un émetteur de type LED) et 2000Mhz à 850nm avec un émetteur de type diode Laser.
En Gigabit, la distance maximale avec un module multimode 1000SX est de 550m (850nm) et de 1000m en OM3. En 10 gigabit, avec un module multimode 10G-SR, une distance de 300 mètres peut être atteinte, là où seulement une distance de 82m est possible en OM2. La fibre OM3 est donc particulièrement adaptée aux interconnexions hautes et très hautes vitesses.
N'hésitez pas à nous consulter si vous ne trouvez pas la longueur ou le type de jarretière que vous recherchez.
