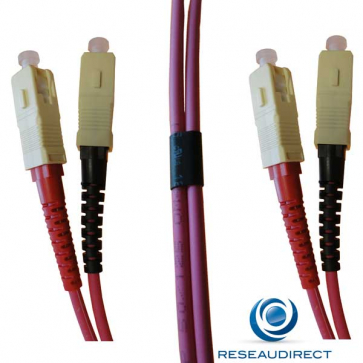

Les jarretières fibres optiques Netkea 50/125 au standard OM3 sont des cordons optiques bi-fibres de 2.8 mm de diamètre accolées , le câble Scindex peut être facilement séparé en monofibres de 2.8 mm de diamètre.
Le câble scindex Bi-fibre 2.8mm est de couleur mauve/violette. Les connecteurs LC-PC/SC/ST recoivent des manchons rouge et noir pour les distinguer aisément lors du raccordement.
En standard, les fibres ne sont pas accolées ce qui vous permet de les connecter droit ou croisé. Si vous souhaitez que celles-ci soient livrées en mode Duplex dans lequel les deux connecteurs sont solidaires, contactez-nous pour avoir une offre sur mesure.
Sur commande, nous pouvons aussi livrer une variante de jarretières avec un câble plus fin (2 mm de diamètre) qui est intéressant pour son encombrement réduit.
Ces jarretières optiques sont testées à 100 % au dBmètre optique, calibré sur une valeur max de 0.5 dB à 850 nm, en sachet avec fiche de résultats de test individuels. Sur commande, nous pouvons livrer une qualité Premium avec une valeur max de 0.3 dB et fiche de test individuelle ( avec mini de commande et un temps de fabrication de 2 à 3 semaines).
Nos fibres OM3 (50/125) peuvent être équipées d'un surgainage de renfort mécanique de couleur mauve pour les distinguer de l'OM1/OM2 de couleur orange et de la fibre monomode, de couleur jaune.
Les fibres OM3 sont des fibres optiques hautes performances car elles supportent une bande passante de 1500Mhz à la longueur d'onde de 850nm et 500 Mhz à 1300nm lorque on utilise une source lumineuse de type LED et de 2000Mhz à 850 nm lorsque la source utilisée est du VCSEL (Vertical-cavity surface-emitting laser ou diode Laser).
Caractéristiques techniques
Additional Information
| Réf Fabricant |
NTK53SC.SC.003 |
| Poids |
0.0800 |
| Disponibilité |
2-3 jours |
| Longueur du cordon |
3 mètres |
| Type de fibre |
Multimode OM3 |
| Type de gaine |
Scindex |
| Type de Câble |
non applicable |
| Structure du câble |
non applicable |
| Retardant LSZH |
oui |
| Connecteur(s) Côté A |
2 x SC/PC |
| Connecteur(s) cote B |
2 x SC/PC |
| Connecteurs DUPLEX |
En option |
| Repérage côté A |
non applicable |
| Repérage côté B |
non applicable |
| Machon de repérage |
oui |
| Nombre de fibres |
non applicable |
| Structure de la fibre |
non applicable |
| Spécifications ITU |
non applicable |
| Compatbilité ITU |
non applicable |
| Diamètre du brin |
non applicable |
| Application |
non applicable |
| Perte d'insertion du connecteur |
0.5 dB |
| Return Loss |
non mesuré |
| Réflectance |
non applicable |
| Affaiblissement câble à 850nm |
3.5 dB |
| Affaiblissement câble à 1300nm |
1.5 dB |
| Affaiblissement câble à 1550nm |
non applicable |
| Bande passante modale à 850nm |
1500 Mhz/km Led / 2000Mhz/km VCSEL |
| Bande passante modale à 1300nm |
500 Mhz/km Led |
| Bande passante modale à 1550nm |
non applicable |
| Température de fonctionnement |
non applicable |
Vos commentaires
Le commentaire de Reseaudirect
Les jarretières Netkea NTK53SC.SC.0xx sont des jarretières de qualité fabriquées en Asie et en France (sur demande de longueurs spécifiques) avec des contraintes de qualité strictes. Elles sont testés à 100% par dBmétrie. Un dBmètre est qualibré sur une valeur de 0.5 dB et chaque jarretière qui ne passe pas le test est réjetée. Nous fournissons une fiche de test systématique.
Rappel : La fibre multimode 50/125 OM3 est une fibre multimode de meilleure performance que l'OM2. Trois types de fibres 50/125 sont sur le marché avec des performances de plus en plus élevées (OM2, OM3 et OM4).La fibre de type OM3 supporte une bande passante de 1500Mhz sur la longueur d'onde de 850nm et 500 Mhz à 1300nm (avec un émetteur de type LED) et 2000Mhz à 850nm avec un émetteur de type diode Laser.
En Gigabit, la distance maximale avec un module multimode 1000SX est de 550m (850nm) et de 1000m en OM3. En 10 gigabit, avec un module multimode 10G-SR, une distance de 300 mètres peut être atteinte, là où seulement une distance de 82m est possible en OM2. La fibre OM3 est donc particulièrement adaptée aux interconnexions hautes et très hautes vitesses.
Pour information, une fibre OM4 double la fréquence disponible à 850nm.
L'utilisation d'une fibre avec une gaine extérieure de 2.8 mm même sur de la connectique LC est agréable dans le cadre d'installations de câblage courantes car elles sont sensiblement plus solides que les 2mm. Dans le cadre d'une application en Datacenter où la place coute cher, nous pouvons livrer des jarretières Premium d'un diamètre de 2mm avec une procédure de validation plus stricte (Mesures de l'affaiblissement et du return loss avec fiche de test collée sur le sachet de la jarretière).
N'hésitez pas à nous consulter si vous ne trouvez pas la longueur ou le type de jarretière que vous recherchez.
