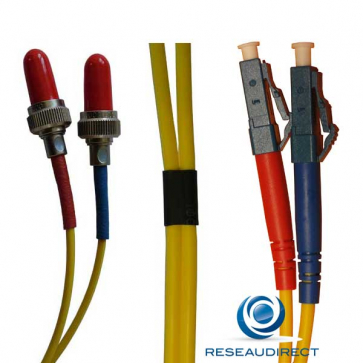

Les jarretières fibres optiques hautes performances Netkea 9/125 au standard OS1-OS2 sont des cordons optiques bi-fibres de 2.8 mm ou 2mm de diamètre accolées , le câble Scindex peut être facilement séparé en monofibres.
Le câble monomode scindex Bi-fibre est de couleur jaune. Dans le cas du connecteur VFO ou VFO-FR, les connecteurs recoivent des manchons de couleur pour les distinguer lors du raccordement.
Nous utilisons uniquement les connecteurs VFO originaux Radiall. Il sont montés en France dans un atelier partenaire Radiall. Le connecteur biconique VFO est basé sur la conception OPTABALL de Radiall.
Le connecteur VFO est très long à monter (20 minutes selon la procédure Radiall). De plus, le temps de séchage (48 heures) implique une organisation particulière en fonction de la quantité à assembler.
Les connecteurs feront l'objet d'une fiche de test individuelle qui certifie la conformité au standard Radiall. Nous utilisons pour l'assemblage une colle validée pour ce type de montage et un abrasif de polissage 3M haut-de-gamme.
NB : Ces jarretières sont assemblées en France métropolitaine.
Le modèle VFO-FR reçoit un polissage oblique au montage, ce qui lui autorise un indice de puissance réfléchie (-60dB) bien meilleur que le modèle standard (-30dB).
La perte d'insertion typique est de moins de 0.4 dB pour les deux versions.
En standard, nos fibres ne sont pas accolées ce qui vous permet de les connecter droit ou croisé.
Les fibres OS1 9/125 conformes au standard ITU-T G652 sont des fibres optiques hautes performances destinées à des liaisons longues ( jusqu'à plusieurs dizaines de kilomètres sans répéteur). Elles supportent une atténuation de 0.4 dB/km à 1310nm et à 1550 nm.
Caractéristiques techniques
Additional Information
| Réf Fabricant |
NTK09VFRLC.002 |
| Poids |
0.2200 |
| Disponibilité |
1 semaine |
| Longueur du cordon |
2 mètres |
| Type de fibre |
Monomode OS1/2 |
| Type de gaine |
Scindex |
| Type de Câble |
non applicable |
| Structure du câble |
non applicable |
| Retardant LSZH |
oui |
| Connecteur(s) Côté A |
2 x VFO/FR |
| Connecteur(s) cote B |
2 x LC/PC |
| Connecteurs DUPLEX |
En option |
| Repérage côté A |
non applicable |
| Repérage côté B |
non applicable |
| Machon de repérage |
oui |
| Nombre de fibres |
non applicable |
| Structure de la fibre |
non applicable |
| Spécifications ITU |
non applicable |
| Compatbilité ITU |
non applicable |
| Diamètre du brin |
non applicable |
| Application |
non applicable |
| Perte d'insertion du connecteur |
0.4 dB |
| Return Loss |
non mesuré |
| Réflectance |
non applicable |
| Affaiblissement câble à 850nm |
non applicable |
| Affaiblissement câble à 1300nm |
0,4 dB/km |
| Affaiblissement câble à 1550nm |
0,4 dB/km |
| Bande passante modale à 850nm |
non applicable |
| Bande passante modale à 1300nm |
non applicable |
| Bande passante modale à 1550nm |
non applicable |
| Température de fonctionnement |
non applicable |
Vos commentaires
Le commentaire de Reseaudirect
Les jarretières Netkea NTK09VFRLC.0xx sont des jarretières de qualité fabriquées excusivement en France (sur demande de longueurs spécifiques) avec des contraintes de qualité strictes. Elles sont testés à 100% par dBmétrie. Un dBmètre est qualibré sur une valeur de 0.5 dB et chaque jarretière qui ne passe pas le test est réjetée. Nous fournissons une fiche de test systématique.
Cette jarretière est présentée à titre indicatif, elle sert à brasser des liaisons entre deux panneaux de brassage.
Le connecteur VFO/FR est un connecteur APC très peu répandu, il a été installé en quantité il y a des années sur des installations fibre optique de centraux d'opérateurs historiques tels que Orange. On le retrouve aussi sur des sites industriels ou dans le monde du transport.
Il est maintenant remplacé par des connecteurs bien moins onéreux tels que le SC/APC ou le FC/APC.
Rappel : La fibre monomode 9/125 OS2 est une fibre dans laquelle la lumière se propage de façon unimodale. Elle est "dirigée" par le très faible diamètre interne de la fibre (9 µm). Il n'y a donc pas lieu de parler de bande passante dans ce cas de figure.
Deux points sont à retenir pour ce type de fibre optique : L'affaiblissement au kilomètre pour les longueurs d'onde de 1310nm et 1550nm ainsi que le rayon de courbure, défini par le standard ITU G652.
Le standard G657, compatible avec le G652 définit une catégorie de fibres optiques plus souple car elle supportent un rayon de courbure faible sans altérer significativement les performances de la transmission.
