Descriptif
Détails

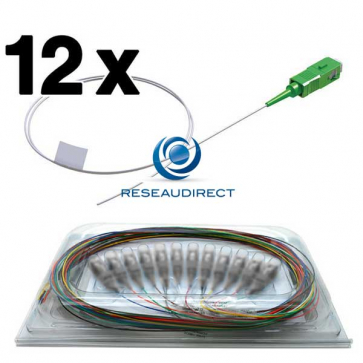

Les Pigtails SC/APC hautes performances Netkea 9/125 au standard OS1-OS2 sont des câbles optiques mono-fibres (simplex) de 1 mm de diamètre (900microns) pré-connectorisés en atelier.
Les pigtails sont livrés en kit de 12 pièces. Les 12 câbles monomodes 1 mm ont chacun une couleur différente pour être facilement repérés lors de la mise en cassette de lovage et lors de l'épissurage. Ces codes de couleurs sont conformes au standard IEC.
Les connecteurs de type APC sont des connecteurs à polissage oblique. Ils sont plus précis et donc plus performants que les connecteurs à polissage standard de type PC ou UPC. Les connecteurs APC tels que SC-APC, LC-APC, FC-APC ou E2000-APC sont identifiables par leur couleur verte.
Nos pigtails optiques sont testées à 100 % , et livrés avec une fiche de test reprenant les mesures des 12 pigtails. Ce fabrications correspondent à un niveau de qualité Premium avec une valeur maximale de perte d'insertion de 0.25 dB et une réflectance supérieure à 65dB pour les modèles APC et 55dB pour les modèles UPC.
Les paquets de 12 pigtails sont livrés sous blisters, ils offrent une meilleure protection lors de l'emballage et ils évitent de mélanger les couleurs en vrac. Enfin, les fibres 1mm sont prévues pour faciliter le dénudage et diminuer le temps de raccordement.
Les fibres OS1 9/125 conformes au standard ITU-T G652 sont des fibres optiques hautes performances destinées à des liaisons longues ( jusqu'à plusieurs dizaines de kilomètres sans répéteur). Elles supportent une atténuation de 0.4 dB/km à 1310nm et à 1550 nm.
NB : Remises sur quantités.
Caractéristiques techniques
Additional Information
| Réf Fabricant |
NTK09SCAPGT1x5-12 |
| Poids |
0.0300 |
| Disponibilité |
2-3 jours |
| Longueur du cordon |
1,5 mètre |
| Type de fibre |
Monomode OS1/2 |
| Type de gaine |
Pigtail |
| Type de Câble |
non applicable |
| Structure du câble |
non applicable |
| Retardant LSZH |
oui |
| Connecteur(s) Côté A |
1 x SC/APC |
| Connecteur(s) cote B |
NU |
| Connecteurs DUPLEX |
non |
| Repérage côté A |
non applicable |
| Repérage côté B |
non applicable |
| Machon de repérage |
oui |
| Nombre de fibres |
non applicable |
| Structure de la fibre |
non applicable |
| Spécifications ITU |
non applicable |
| Compatbilité ITU |
non applicable |
| Diamètre du brin |
non applicable |
| Application |
non applicable |
| Perte d'insertion du connecteur |
0.25 dB |
| Return Loss |
non applicable |
| Réflectance |
>65 dB |
| Affaiblissement câble à 850nm |
non applicable |
| Affaiblissement câble à 1300nm |
0,4 dB/km |
| Affaiblissement câble à 1550nm |
0,4 dB/km |
| Bande passante modale à 850nm |
non applicable |
| Bande passante modale à 1300nm |
non applicable |
| Bande passante modale à 1550nm |
non applicable |
| Température de fonctionnement |
-20 à +60°C |
Vos commentaires
Le commentaire de Reseaudirect
Les pigtails SC/APC Netkea sont des pigtails de grande qualité, testés à 100% et certifiés. Les valeurs des mesures constatéées, notamment pour l'affiblissement sont généralement bien inférieures à 0,25dB. Ces pigtails sont montés dans des usines automatisées, ce qui permet d'avoir une bonne répétabilité sur la qualité d'assemblage.
La réflectance sur les modèles APC est supérieure à 65 dB. La Réflectance est la mesure de la quantité de lumière incidente qui est réfléchie en arrière (et perdue) vers la source lumineuse au point de connexion optique.
La réflectance est donnée comme étant le pourcentage d'intensité lumineuse réfléchie par rapport à l'intensité lumimeuse adjacente. Elle s'exprime en dB, plus sa valeur est élévée meilleur le connecteur optique est.
Le connecteur SC/APC est le connecteur APC le plus répandu, il est entre autres utilisé sur les installations fibre optique dans les datacenter et centraux des opérateurs tels que Orange, Free, SFR ou Coriolis, ou pour les installations et le raccordement chez l'abonné (FTTH ou FTTO).
Rappel : La fibre monomode 9/125 OS2 est une fibre dans laquelle la lumière se propage de façon unimodale. Elle est "dirigée" par le très faible diamètre interne de la fibre (9 µm). Il n'y a donc pas lieu de parler de bande passante dans ce cas de figure.
N'hésitez pas à nous consulter si vous avez besoin d'une plus grande quantité de pigtails ou d'accessoires optiques. Le prix que nous mentionnons pour 12 pièces peut largement être amélioré si vous avez besoin de 100 pièces ou plus.
