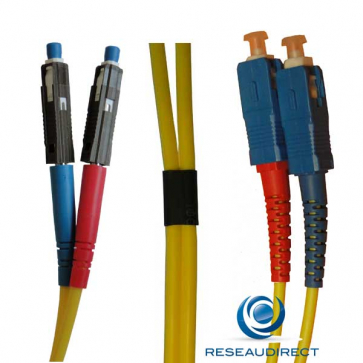

Les jarretières fibres optiques haute performances Netkea 9/125 au standard OS1-OS2 sont des cordons optiques bi-fibres de 2.8 mm de diamètre accolées , le câble Scindex peut être facilement séparé en monofibres de 2.8 mm de diamètre.
Le câble monomode scindex Bi-fibre 2.8mm est de couleur jaune. Les connecteurs LC-PC/SC-PC/ST-PC et MU recoivent des manchons rouge et bleu pour les distinguer aisément lors du raccordement.
En standard, les fibres ne sont pas accolées ce qui vous permet de les connecter droit ou croisé. Si vous souhaitez que celles-ci soient livrées en mode Duplex dans lequel les deux connecteurs sont solidaires, contactez-nous pour avoir une offre sur mesure.
Le connecteur MU est un connecteur Fibre optique assez peu répandu, c'est un des premier connecteurs fibre optique SFF (Small Form Factor ou ultra-compact). En pratique, il ressemble à un mini connecteur SC.Il est cher, donc prenez contact avec nous si vous avez plusieurs fibres à assembler, nous vous ferons une offre sur mesure.
Ces jarretières optiques sont testées à 100 % au dBmètre optique, calibré sur une valeur max de 0.5 dB à 850 nm, en sachet avec fiche de résultats de test individuels. Sur commande, nous pouvons livrer une qualité Premium avec une valeur max de 0.3 dB et fiche de test individuelle ( avec mini de commande et un temps de fabrication de 2 à 3 semaines).
Nos fibres monomode OS2 (9/125) peuvent être équipées d'un surgainage de renfort mécanique de couleur jaune pour les distinguer de l'OM1/OM2 de couleur orange et de la fibre OM3 ou OM4, de couleur mauve-violette.
Les fibres OS1 9/125 conformes au standard ITU-T G652 sont des fibres optiques hautes performances destinées à des liaisons longues ( jusqu'à plusieurs dizaines de kilomètres sans répéteur). Elles supportent une atténuation de 0.4 dB/km à 1310nm et à 1550 nm.
Caractéristiques techniques
Additional Information
| Réf Fabricant |
NTK09MU.SC.001 |
| Poids |
0.0400 |
| Disponibilité |
2-3 jours |
| Longueur du cordon |
1 mètre |
| Type de fibre |
Monomode OS1/2 |
| Type de gaine |
Scindex |
| Type de Câble |
non applicable |
| Structure du câble |
non applicable |
| Retardant LSZH |
oui |
| Connecteur(s) Côté A |
2 x MU/PC |
| Connecteur(s) cote B |
2 x SC/PC |
| Connecteurs DUPLEX |
En option |
| Repérage côté A |
non applicable |
| Repérage côté B |
non applicable |
| Machon de repérage |
oui |
| Nombre de fibres |
non applicable |
| Structure de la fibre |
non applicable |
| Spécifications ITU |
non applicable |
| Compatbilité ITU |
non applicable |
| Diamètre du brin |
non applicable |
| Application |
non applicable |
| Perte d'insertion du connecteur |
0.5 dB |
| Return Loss |
non mesuré |
| Réflectance |
non applicable |
| Affaiblissement câble à 850nm |
non applicable |
| Affaiblissement câble à 1300nm |
0,4 dB/km |
| Affaiblissement câble à 1550nm |
0,4 dB/km |
| Bande passante modale à 850nm |
non applicable |
| Bande passante modale à 1300nm |
non applicable |
| Bande passante modale à 1550nm |
non applicable |
| Température de fonctionnement |
non applicable |
Vos commentaires
Le commentaire de Reseaudirect
Les jarretières Netkea NTK09MU.SC.0xx sont des jarretières de qualité fabriquées en Asie et en France (sur demande de longueurs spécifiques) avec des contraintes de qualité strictes. Elles sont testés à 100% par dBmétrie. Un dBmètre est qualibré sur une valeur de 0.5 dB et chaque jarretière qui ne passe pas le test est réjetée. Nous fournissons une fiche de test systématique.
Rappel : La fibre monomode 9/125 OS2 est une fibre dans laquelle la lumière se propage de façon unimodale. Elle est "dirigée" par le très faible diamètre interne de la fibre (9 µm). Il n'y a donc pas lieu de parler de bande passante dans ce cas de figure.
Deux points sont à retenir pour ce type de fibre optique : L'affaiblissement au kilomètre pour les longueurs d'onde de 1310nm et 1550nm ainsi que le rayon de courbure, défini par le standard ITU G652.
Le connecteur monomode MU est très répandu au Japon, beaucoup moins en Europe et en France. Pourant le MU est un des premiers connecteurs ultra-compacts (SFF) développé au départ par NTT. En Europe, il est ulilisé pour des applications fond de panier mais très peu pour la fibre jusqu'à l'abonné ou pour les réseaux optiques LAN.
Il ressemble au connecteur SC avec son verrouillage PUSH-PULL mais il reprend au connecteur LC sa technologie. Il est très rarement livré accolé en Duplex. Il n'y a pas de produit actif équipé nativement de connecteurs MU. Il existe en PC ou APC (polissage oblique à 8 degrès) mais nous ne livrons que du PC en longueurs standard.
L'utilisation d'une fibre avec une gaine extérieure de 2.8 mm même sur de la connectique LC est agréable dans le cadre d'installations de câblage courantes car elles sont sensiblement plus solides que les 2mm. Dans le cadre d'une application en Datacenter où la place coute cher, nous pouvons livrer des jarretières Premium d'un diamètre de 2mm avec une procédure de validation plus stricte (Mesures de l'affaiblissement et du return loss avec fiche de test collée sur le sachet de la jarretière).
N'hésitez pas à nous consulter si vous ne trouvez pas la longueur ou le type de jarretière que vous recherchez.
