Bobine amorce fibre optique compacte robuste Netkea FBR09LC.LC.AMR1000 OS2 LC LC monomode 9/125 longueur 1000 mètres

Evaluez ce produit

Notre avis

Délai estimé : 17 jours

Réf Produit : FBR09LC.LC.AMR1000
Référence Constructeur : FBR09LC.LC.AMR1000
Garantie 1 an

Besoin d'un conseil, Tel : 05 61 24 99 24

Points forts du produit :

  • + 1 : Sorties 2 x LC
  • + 2 : Bobine compacte 1000M
  • + 3 : Pertes de 0.4dB/km à 1310/15500nm
  • + 4 : Conformes ITU-T G652
  • + 5 : Fibre 9/125 OS2

Descriptif

Détails

Une bobine amorce est un système d'élimination de zone morte sur un segment de câble optique que l'on souhaite mesurer à l'aide d'un réflectomètre (OTDR).

La mise en place de bobines amorce en amont et en aval d'un lien optique que l'on souhaite tracer en réflectométrie optique est impérative pour obtenir une mesure significative.

La bobine amorce, qui relie le réflectomètre à la liaison testée, permet d'indiquer la perte d'insertion et la réflectance de la connexion de l'extrémité proche. L'utilisation d'une bobine amorce positionnée en bout de lien révèle la perte d'insertion et la réflectance de la connectique de l'extrémité distante.

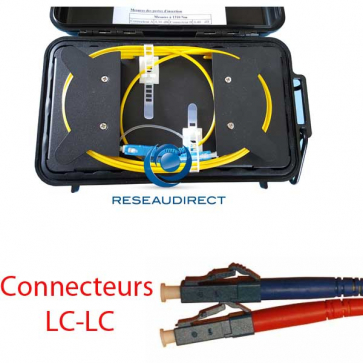

Nos bobines amorces sont livrées dans une boite rigide, compacte et renforcée.

En sortie, les fibres sont retubées et se présentent sous la forme de jarretières de diamètre 2.8mm.

En standard les bobines amorces sont proposées avec une longueur de 150m, 300m et 500m en multimode et 500m, 1000m et 2000m en monomode.

Les fibres disponibles sont OM1, OM2, OM3, OM4, OS1/2 et G657A1.

Caractéristiques techniques

Additional Information

Réf Fabricant BOB2D0808-1000
Poids 1.0000
Disponibilité 2 semaines
Longueur du cordon 1000 mètres
Type de fibre Monomode OS1/2
Type de gaine Simplex 2.8mm
Retardant LSZH oui
Connecteur(s) Côté A 1 x LC
Connecteur(s) cote B 1 x LC
Connecteurs DUPLEX En option
Perte d'insertion du connecteur 0.5 dB
Return Loss non mesuré
Machon de repérage non
Affaiblissement câble à 850nm non applicable
Affaiblissement câble à 1300nm 0,4 dB/km
Affaiblissement câble à 1550nm 0,4 dB/km
Bande passante modale à 850nm non applicable
Bande passante modale à 1300nm non applicable
Bande passante modale à 1550nm non applicable

Vos commentaires

Écrivez votre propre avis

Seuls les utilisateurs qui se sont identifiés peuvent faire partager leurs remarques. Veillez vous identifier ou vous enregistrer

Le commentaire de Reseaudirect

Nous avons plusieurs types de bobines amorces au catalogue. Ce modèle compact est très facile à manipuler car la fibre nue est lovée dans un boitier robuste compact.

Comme les câbles en sortie sont regainés et renforcées, le système est très pratique.

Rappel : La fibre monomode 9/125 OS2 est une fibre dans laquelle la lumière se propage de façon unimodale. Elle est "dirigée" par le très faible diamètre interne de la fibre (9 µm). Il n'y a donc pas lieu de parler de bande passante dans ce cas de figure.

Deux points sont à retenir pour ce type de fibre optique : L'affaiblissement au kilomètre pour les longueurs d'onde de 1310nm et 1550nm ainsi que le rayon de courbure, défini par le standard ITU G652.

Le standard G657, compatible avec le G652 définit une catégorie de fibres optiques plus souple car elle supportent un rayon de courbure faible sans altérer significativement les performances de la transmission.

N'hésitez pas à nous consulter si vous ne trouvez pas la longueur ou le type de jarretière que vous recherchez.
